製品一覧
ガス集合設備・機器
ストレーナー 小防爆器
|

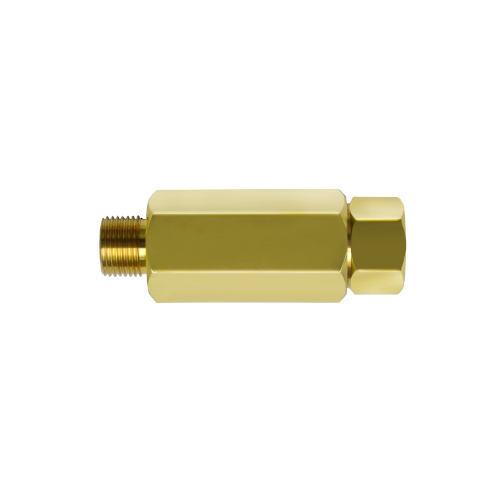

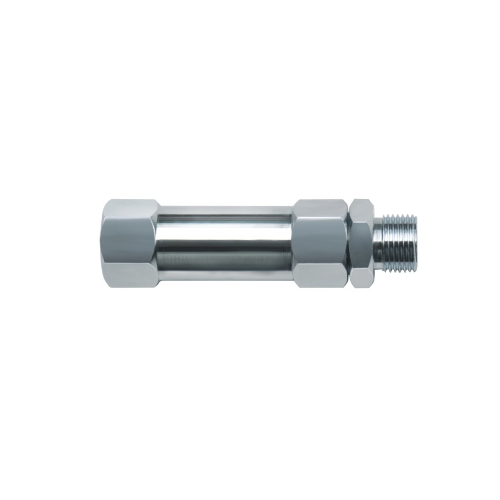

[SP-05] ストレーナー
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14(右)ソケットネジ(P) | 出口ネジ寸法 | W22-14(右)プラグネジ(P) | |||||||||||||||||||||||||||||||||||||
| 本体材質 | C3604B | フィルター | SUS304(焼結金属)40μ | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | |||||||||||||||||||||||||||||||||||||||
|
[SP-03] 小防爆器
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14(右)プラグネジ(P) | 出口ネジ寸法 | W22-14(右)ソケットネジ(P) | |||||||||||||||||||||||||||||||||||||
| 本体材質 | SUM23ML | フィルター | SUS304(金網) | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 2.0 | |||||||||||||||||||||||||||||||||||||||
集合管 連結部品
|

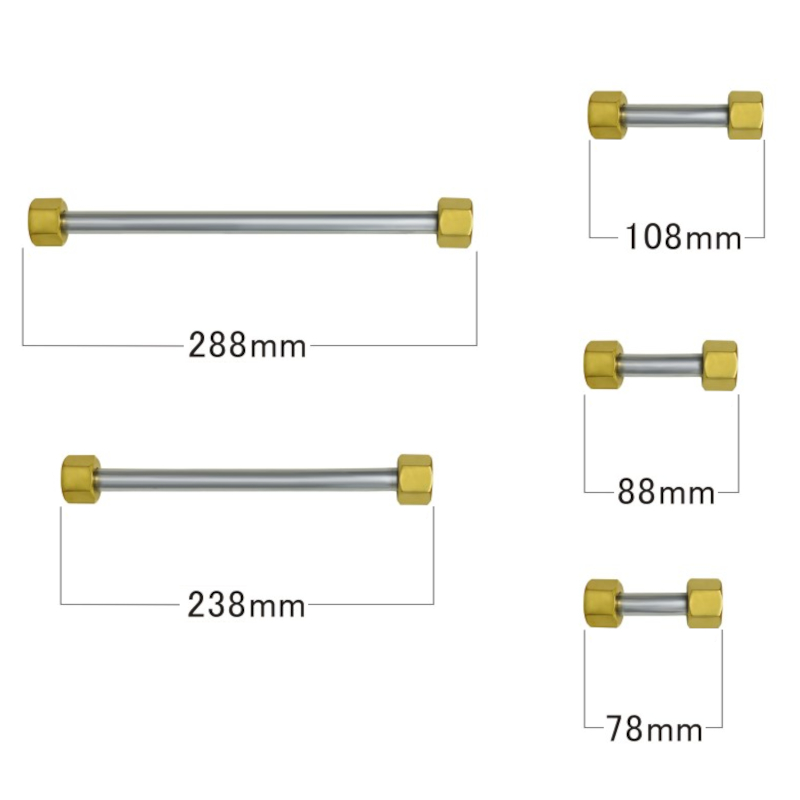

[SL-78,SL-88,SL-108,SL-238,SL-288] 集合管
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ネジ寸法 | 両端 W22-14 右 ナット（R） | 全長(mm) | 78,88,108,238,288 | |||||||||||||||||||||||||||||||||||||
| パイプ材質 | SUS3004 | パイプ寸法(mm) | 内径10 外径16 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | |||||||||||||||||||||||||||||||||||||||
|

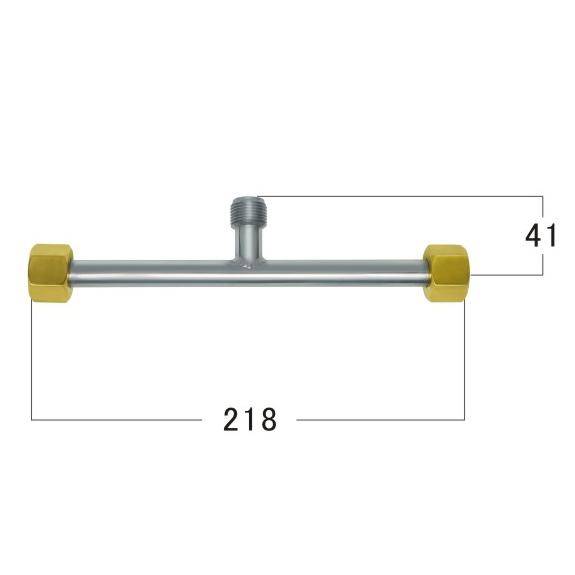

[TL-218] Ｔ字管
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ネジ寸法 | W22-14 右 プラグネジ（R）×1 W22-14 右 ナット（R）×2 | 全長(mm) | 218×41 | |||||||||||||||||||||||||||||||||||||
| パイプ材質 | SUS3004 | パイプ寸法(mm) | 内径10 外径16 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | |||||||||||||||||||||||||||||||||||||||
|

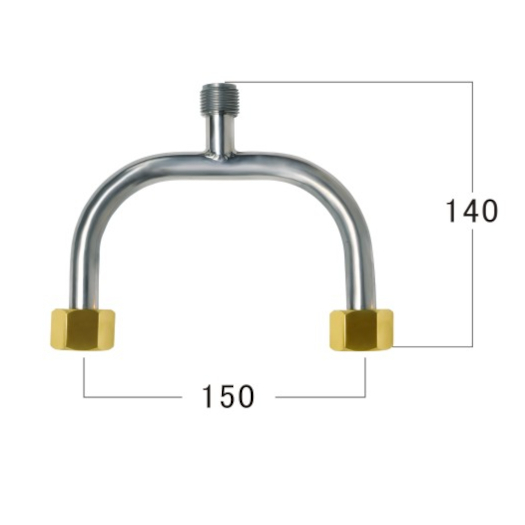

[UL-150] Ｕ字管
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ネジ寸法 | W22-14 右 プラグネジ（R）×1 W22-14 右 ナット（R）×2 | 全長(mm) | 150×140 | |||||||||||||||||||||||||||||||||||||
| パイプ材質 | SUS3004 | パイプ寸法(mm) | 内径10 外径16 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | |||||||||||||||||||||||||||||||||||||||
|
[SP-01] エンドキャップ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ネジ寸法 | W22-14 右 ナット | 全長(mm) | 27 | |||||||||||||||||||||||||||||||||||||
| パイプ材質 | ー | パイプ寸法(mm) | ー | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | |||||||||||||||||||||||||||||||||||||||
|

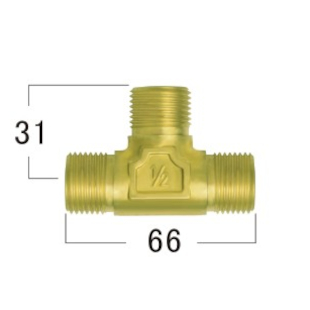

[SP-06] チーズ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ネジ寸法 | W22-14 右 プラグネジ×3 | 全長(mm) | 66×31 | |||||||||||||||||||||||||||||||||||||
| パイプ材質 | ー | パイプ寸法(mm) | ー | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | |||||||||||||||||||||||||||||||||||||||
|

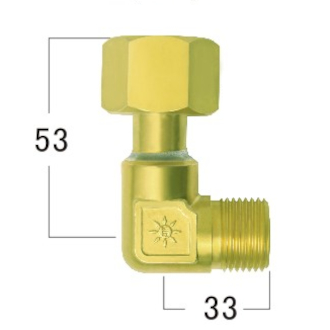

[SP-07] エルボ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ネジ寸法 | W22-14 右 プラグネジ W22-14 右 ナット | 全長(mm) | 33×53 | |||||||||||||||||||||||||||||||||||||
| パイプ材質 | ー | パイプ寸法(mm) | ー | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | |||||||||||||||||||||||||||||||||||||||
|
[SP-28] 変換アダプターA
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ネジ寸法 | W22-14 ソケットネジ 3/4-16UNF プラグネジ | 全長(mm) | 36 | |||||||||||||||||||||||||||||||||||||
| パイプ材質 | ー | パイプ寸法(mm) | ー | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | ー | |||||||||||||||||||||||||||||||||||||||
|
[SP-29] 変換アダプターB
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ネジ寸法 | 3/4-16UNF ソケットネジ W22-14 プラグネジ | 全長(mm) | 36 | |||||||||||||||||||||||||||||||||||||
| パイプ材質 | ー | パイプ寸法(mm) | ー | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | ー | |||||||||||||||||||||||||||||||||||||||
|

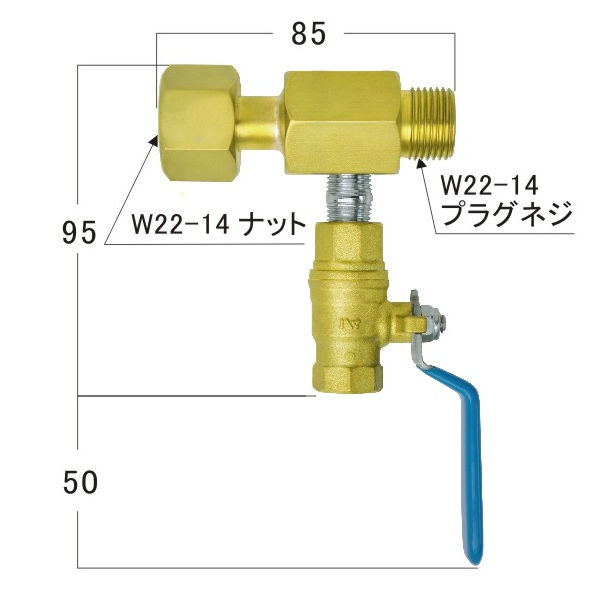

[SP-30] パージ弁
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ネジ寸法 | W22-14 ナット W22-14プラグネジ | 全長(mm) | 85×95 ハンドル長さ 50 | |||||||||||||||||||||||||||||||||||||
| パイプ材質 | ー | パイプ寸法(mm) | ー | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | ー | |||||||||||||||||||||||||||||||||||||||
取出バルブ
|

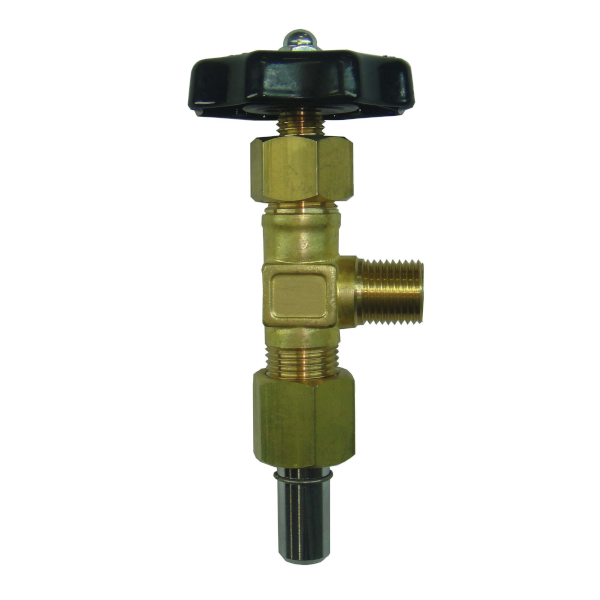

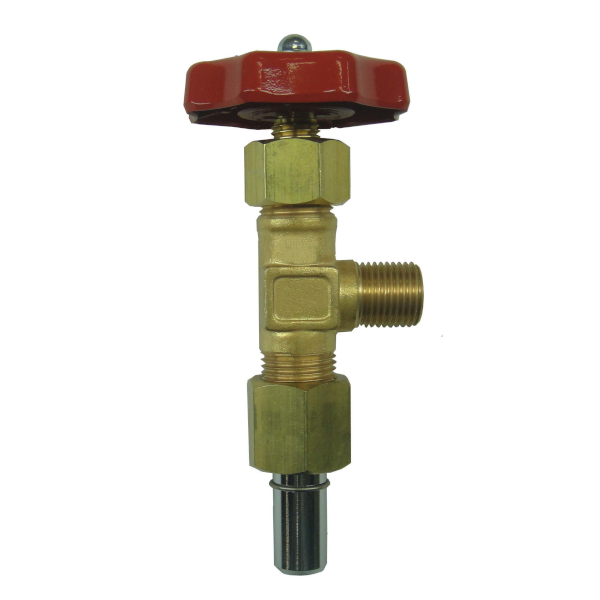

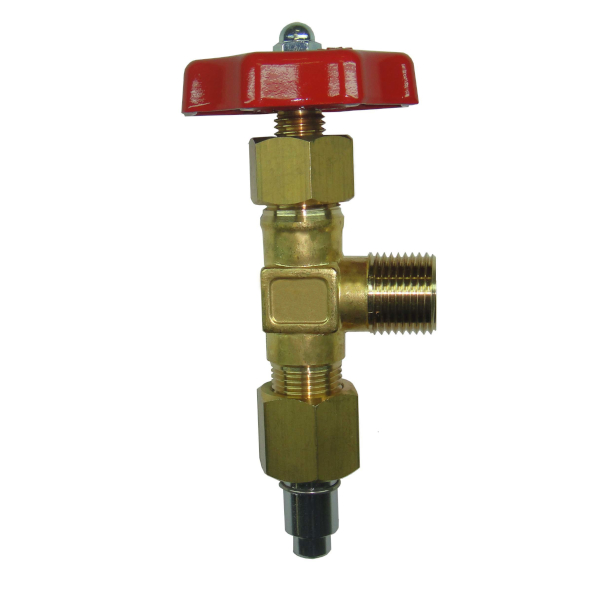

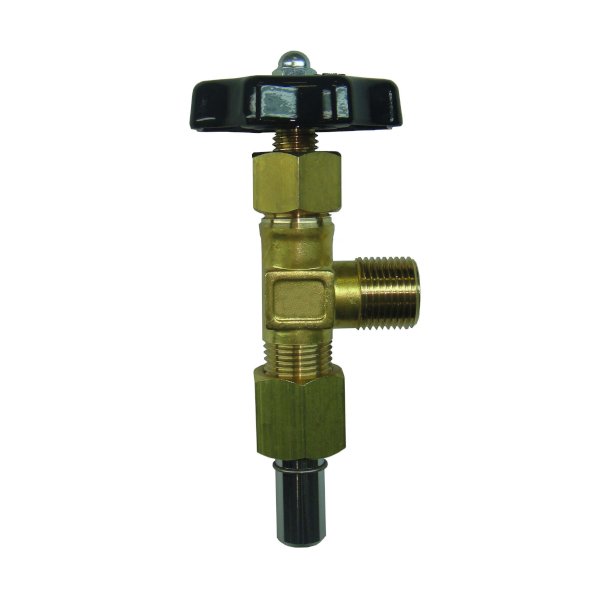

[TV-01S] 取出バルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口接続（ニップル形状および寸法） | S型 ∮13mm | 入口ネジ寸法 | M18×1.5 | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | 3/4-16UNF（右）プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[TV-02S] 取出バルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口接続（ニップル形状および寸法） | S型 ∮13mm | 入口ネジ寸法 | M18×1.5 | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | 3/4-16UNF（左）プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[TV-03S] 取出バルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口接続（ニップル形状および寸法） | S型 ∮13mm | 入口ネジ寸法 | M18×1.5 | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | M16×1.5（右）プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[TV-04S] 取出バルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口接続（ニップル形状および寸法） | S型 ∮13mm | 入口ネジ寸法 | M18×1.5 | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | M16×1.5（左）プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[TV-05Y] 取出バルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口接続（ニップル形状および寸法） | Y型 内径：∮9mm 外径：∮13mm | 入口ネジ寸法 | PF3/8 | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | 3/4-16UNF（右）プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[TV-06Y] 取出バルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口接続（ニップル形状および寸法） | Y型 内径：∮9mm 外径：∮13mm | 入口ネジ寸法 | PF3/8 | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | 3/4-16UNF（左）プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[TV-07Y] 取出バルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口接続（ニップル形状および寸法） | Y型 内径：∮9mm 外径：∮13mm | 入口ネジ寸法 | PF3/8 | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | M16×1.5（右）プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[TV-08Y] 取出バルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口接続（ニップル形状および寸法） | Y型 内径：∮9mm 外径：∮13mm | 入口ネジ寸法 | PF3/8 | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | M16×1.5（左）プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[TV-09H] 取出バルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口接続（ニップル形状および寸法） | H型 ∮13mm | 入口ネジ寸法 | M18×1.5 | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | 3/4-16UNF（右）プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[TV-10H] 取出バルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口接続（ニップル形状および寸法） | H型 ∮13mm | 入口ネジ寸法 | M18×1.5 | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | 3/4-16UNF（左）プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[TV-11H] 取出バルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口接続（ニップル形状および寸法） | H型 ∮13mm | 入口ネジ寸法 | M18×1.5 | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | M16×1.5（右）プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[TV-12H] 取出バルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口接続（ニップル形状および寸法） | H型 ∮13mm | 入口ネジ寸法 | M18×1.5 | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | M16×1.5（左）プラグネジ | |||||||||||||||||||||||||||||||||||||||
バルブ
|

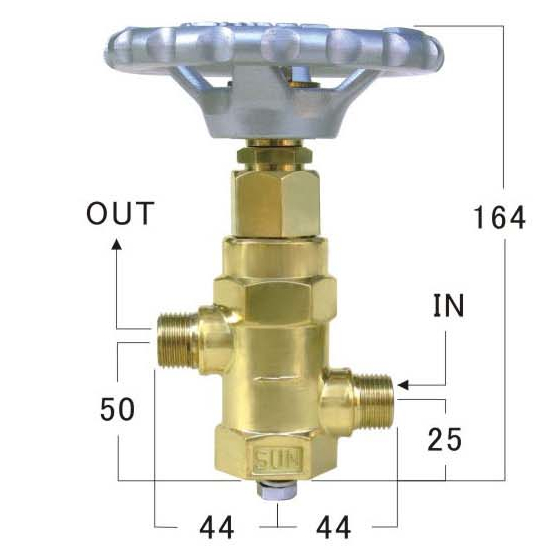

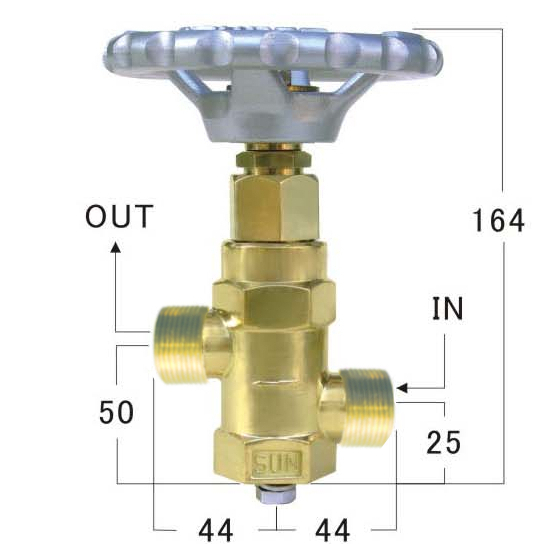

[SV-22] 高圧バルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14 右 プラグネジ（R） | 出口ネジ寸法 | W22-14 右 プラグネジ（R） | |||||||||||||||||||||||||||||||||||||
| 弁口径 | ∮14 | 弁材質 | ジュラコン | |||||||||||||||||||||||||||||||||||||
| 本体材質 | C3771B | 重量(g) | 2100 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 気密検査圧力(MPa) | 21 | |||||||||||||||||||||||||||||||||||||
|
[SV-30] 高圧バルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W30-14 右 プラグネジ（R） | 出口ネジ寸法 | W30-14 右 プラグネジ（R） | |||||||||||||||||||||||||||||||||||||
| 弁口径 | ∮14 | 弁材質 | ジュラコン | |||||||||||||||||||||||||||||||||||||
| 本体材質 | C3771B | 重量(g) | 2100 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 気密検査圧力(MPa) | 21 | |||||||||||||||||||||||||||||||||||||
|

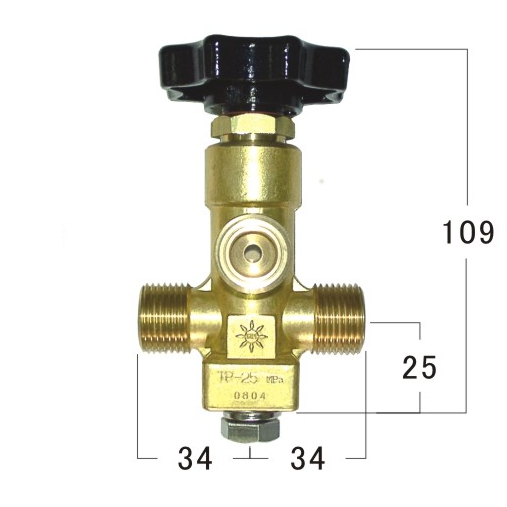

[SV-2] ネックバルブ2方弁
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14 右 プラグネジ（R） | 出口ネジ寸法 | W22-14 右 プラグネジ（R） | |||||||||||||||||||||||||||||||||||||
| 弁口径 | ∮8 | 弁材質 | ジュラコン | |||||||||||||||||||||||||||||||||||||
| 本体材質 | C3771B | 重量(g) | 630 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 気密検査圧力(MPa) | 21 | |||||||||||||||||||||||||||||||||||||
|

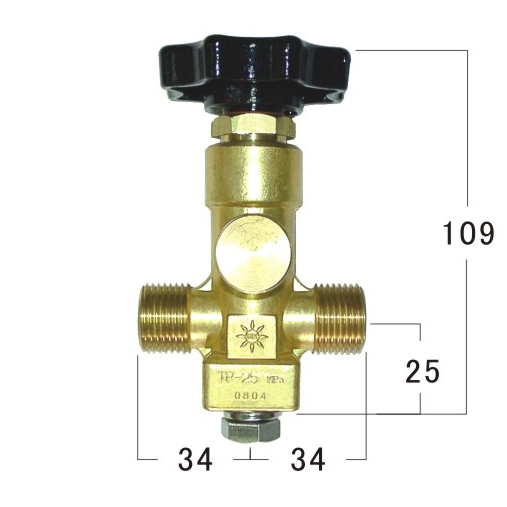

[SV-3] ネックバルブ3方弁
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14 右 プラグネジ（P） | 出口ネジ寸法 | W22-14 右 プラグネジ（R） | |||||||||||||||||||||||||||||||||||||
| 弁口径 | ∮6 | 弁材質 | ジュラコン | |||||||||||||||||||||||||||||||||||||
| 本体材質 | C3771B | 重量(g) | 690 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 気密検査圧力(MPa) | 21 | |||||||||||||||||||||||||||||||||||||
|

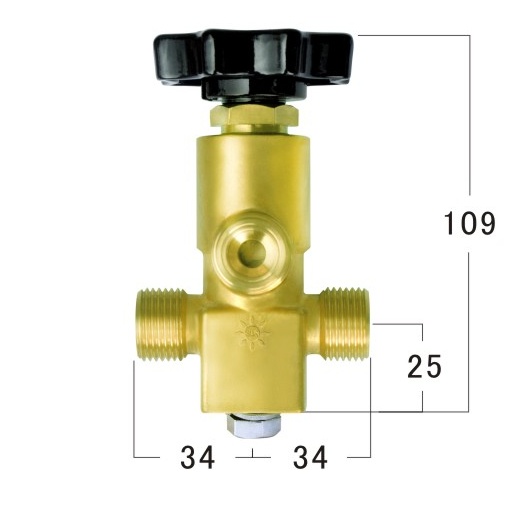

[LSV-3] 低温用ネックバルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14 右 プラグネジ（P） | 出口ネジ寸法 | W22-14 右 プラグネジ（R） | |||||||||||||||||||||||||||||||||||||
| 弁口径 | ∮8 | 弁材質 | ジュラコン | |||||||||||||||||||||||||||||||||||||
| 本体材質 | C3771B | 重量(g) | 740 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 気密検査圧力(MPa) | 21 | |||||||||||||||||||||||||||||||||||||
|
[LSV-3H] 中軸弁用ネックバルブ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14 右 プラグネジ（P） | 出口ネジ寸法 | W22-14 右 プラグネジ（R） | |||||||||||||||||||||||||||||||||||||
| 弁口径 | ∮8 | 弁材質 | ジュラコン | |||||||||||||||||||||||||||||||||||||
| 本体材質 | C3771B | 重量(g) | 870 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 気密検査圧力(MPa) | 21 | |||||||||||||||||||||||||||||||||||||
蒸発器
|

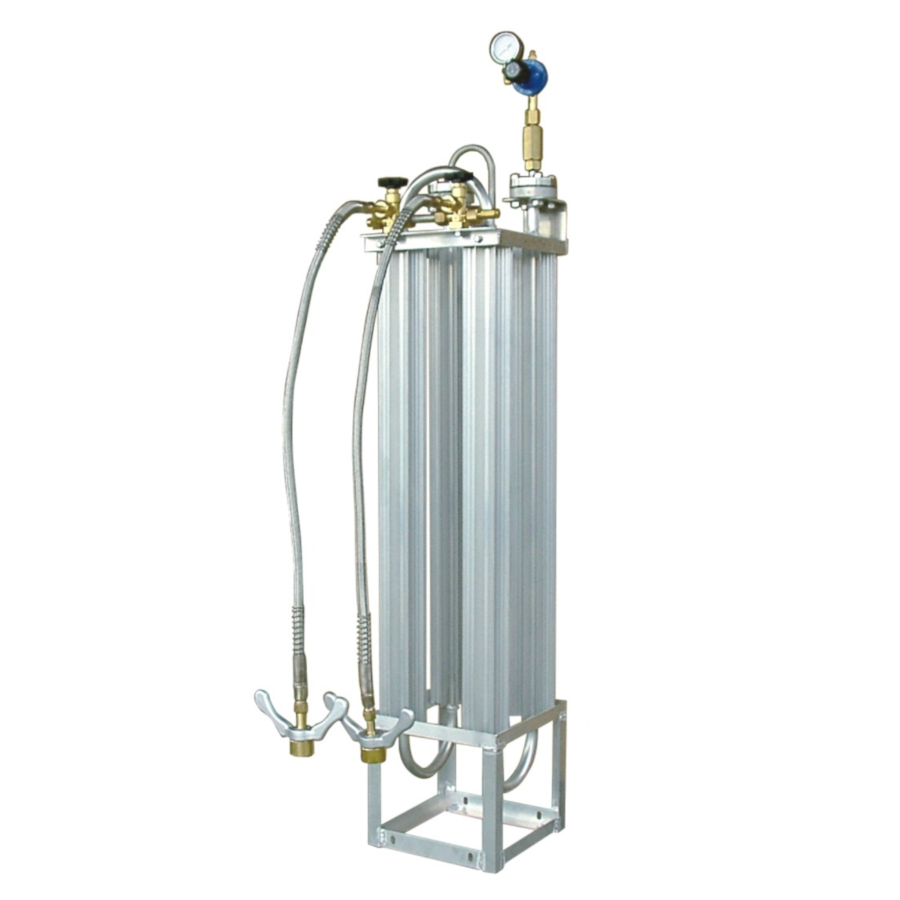

[LV-10] 蒸発器
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 液化（酸素、窒素、炭酸ガス、アルゴン） | 気化能力（㎥／h） | 10（標準状態） | |||||||||||||||||||||||||||||||||||||
| 幅×長さ×高さ（mm） | 306×306×1400 | 重量（kg） | 12 | |||||||||||||||||||||||||||||||||||||
|
[LV-20] 蒸発器
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 液化（酸素、窒素、炭酸ガス、アルゴン） | 気化能力（㎥／h） | 20（標準状態） | |||||||||||||||||||||||||||||||||||||
| 幅×長さ×高さ（mm） | 306×706×1400 | 重量（kg） | 20 | |||||||||||||||||||||||||||||||||||||
連結管 ホース
|

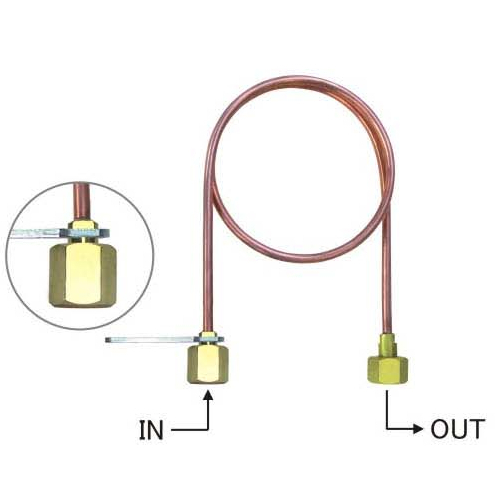

[No.1] 関東式連結管
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14 右ナット(P) | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 酸素、窒素、アルゴン (炭酸ガスは関東式のみ) | 全長(mm) | 1000（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | 銅管C1220T | |||||||||||||||||||||||||||||||||||||
|

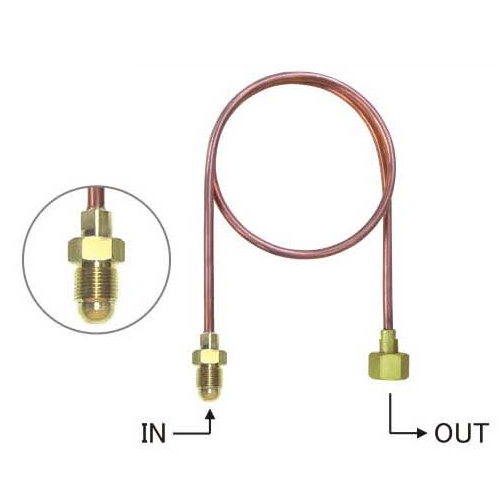

[No.2] 関西式連結管
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W23-14 右プラグネジ（R） | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 酸素、窒素、アルゴン (炭酸ガスは関東式のみ) | 全長(mm) | 1000（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | 銅管C1220T | |||||||||||||||||||||||||||||||||||||
|

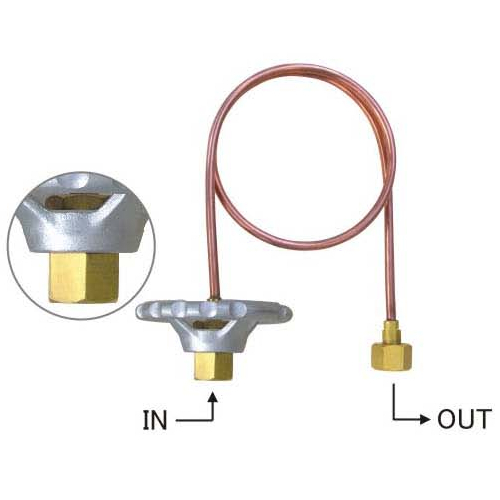

[No.3] 東丸ハンドル付連結管
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14 右ナット(P) | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 酸素、窒素、アルゴン (炭酸ガスは関東式のみ) | 全長(mm) | 1000（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | 銅管C1220T | |||||||||||||||||||||||||||||||||||||
|

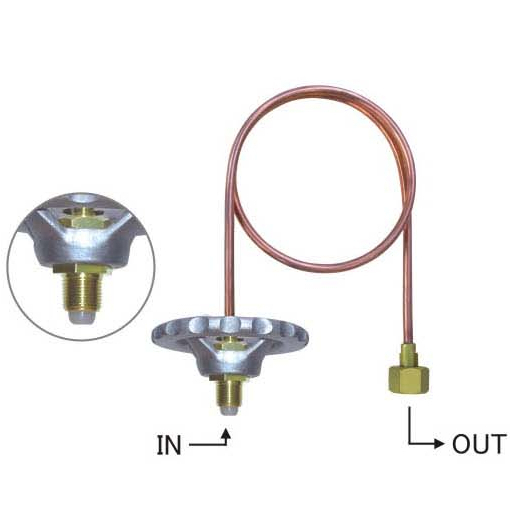

[No.4] 西丸ハンドル付連結管
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W23-14 右プラグネジ（P） | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 酸素、窒素、アルゴン (炭酸ガスは関東式のみ) | 全長(mm) | 1000（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | 銅管C1220T | |||||||||||||||||||||||||||||||||||||
|
[No.5] 水素連結管
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14 左 ナット(P) | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 水素 | 全長(mm) | 1000（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | 銅管C1220T | |||||||||||||||||||||||||||||||||||||
|
[No.6] ヘリウム連結管
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W21-14 左 ナット(P) | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | ヘリウム | 全長(mm) | 1000（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | 銅管C1220T | |||||||||||||||||||||||||||||||||||||
|

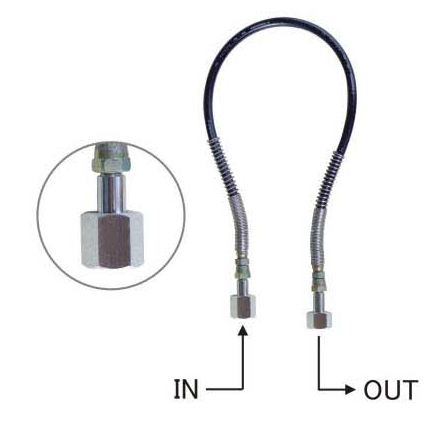

[No.7] 関東式シフレックスホース
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14 右ナット(P) | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 窒素、アルゴン (炭酸は関東式のみ) | 全長(mm) | 800（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | ポリエステル ポリウレタン | |||||||||||||||||||||||||||||||||||||
|

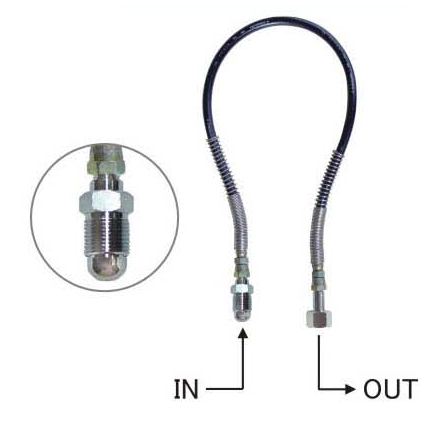

[No.8] 関西式シフレックスホース
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W23-14 右プラグネジ（R） | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 窒素、アルゴン (炭酸は関東式のみ) | 全長(mm) | 800（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | ポリエステル ポリウレタン | |||||||||||||||||||||||||||||||||||||
|

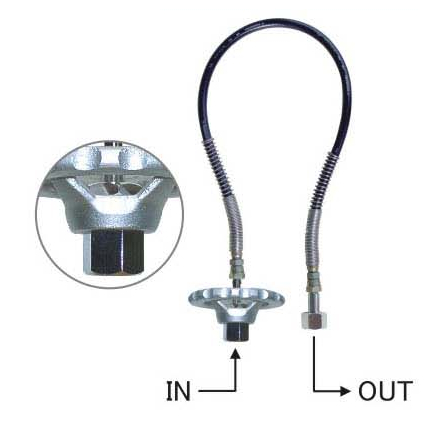

[No.9] 東丸ハンドル付シフレックスホース
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14 右ナット(P) | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 窒素、アルゴン (炭酸は関東式のみ) | 全長(mm) | 800（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | ポリエステル ポリウレタン | |||||||||||||||||||||||||||||||||||||
|

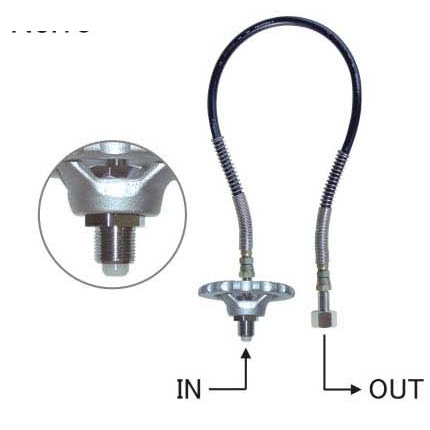

[No.10] 西丸ハンドル付シフレックスホース
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W23-14 右プラグネジ（R） | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 窒素、アルゴン (炭酸は関東式のみ) | 全長(mm) | 800（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | ポリエステル ポリウレタン | |||||||||||||||||||||||||||||||||||||
|

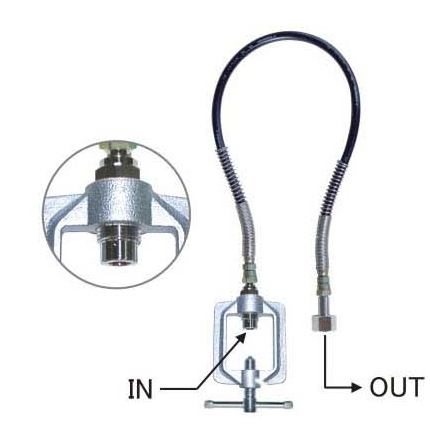

[No.11] アセチレン用シフレックスホース
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | アセチレン用枠 | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | アセチレン | 全長(mm) | 800（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 2.0 | 材質 | ポリエステル ポリウレタン | |||||||||||||||||||||||||||||||||||||
|

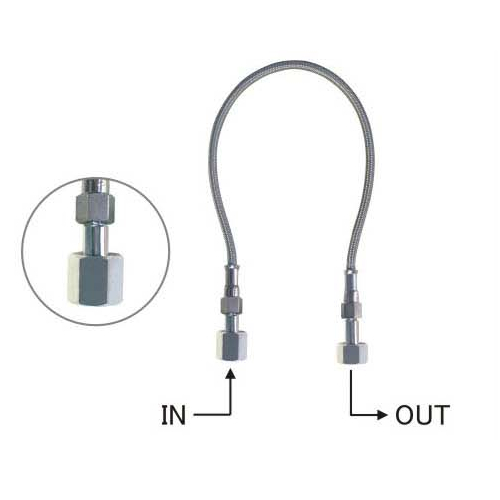

[No.12] 関東式SUS高圧テフロンホース
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14 右ナット(P) | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 酸素、窒素、アルゴン(炭酸ガスは関東式のみ) | 全長(mm) | 650（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | (ブレード)SUS304 (チューブ)PFA | |||||||||||||||||||||||||||||||||||||
|

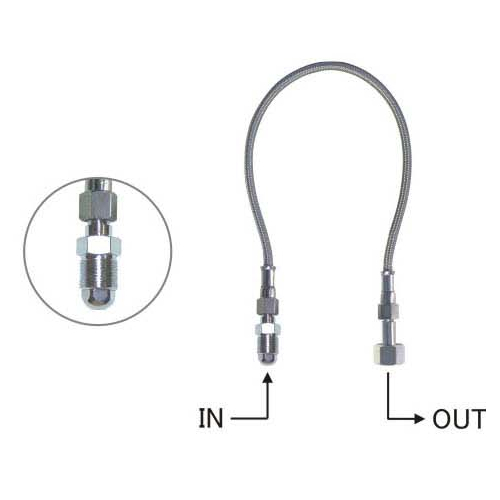

[No.13] 関西式SUS高圧テフロンホース
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W23-14 右プラグネジ（R） | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 酸素、窒素、アルゴン(炭酸ガスは関東式のみ) | 全長(mm) | 650（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | (ブレード)SUS304 (チューブ)PFA | |||||||||||||||||||||||||||||||||||||
|

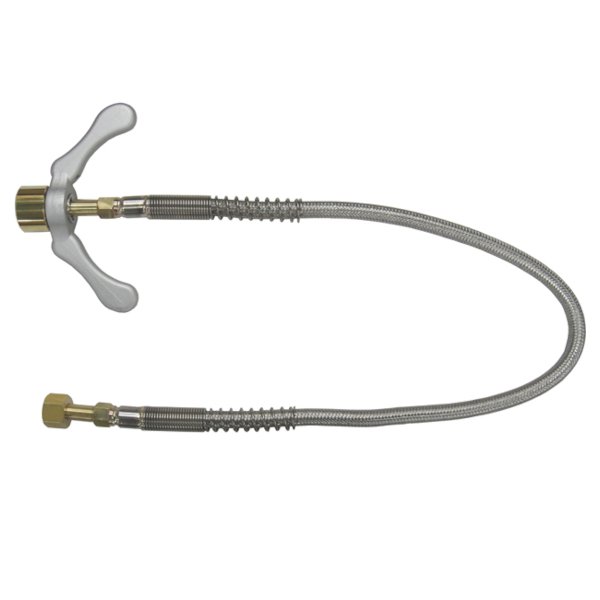

[No.14] 東丸ハンドル付SUS高圧テフロンホース
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14 右ナット(P) | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 酸素、窒素、アルゴン(炭酸ガスは関東式のみ) | 全長(mm) | 650（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | (ブレード)SUS304 (チューブ)PFA | |||||||||||||||||||||||||||||||||||||
|

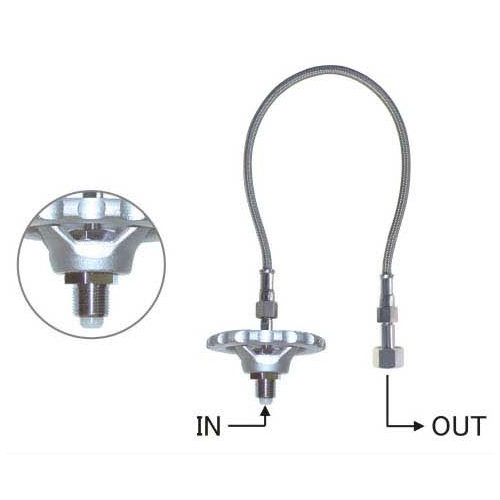

[No.15] 西丸ハンドル付SUS高圧テフロンホース
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W23-14 右プラグネジ（R） | 出口ネジ寸法 | W22-14 右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 酸素、窒素、アルゴン(炭酸ガスは関東式のみ) | 全長(mm) | 650（別注可） | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | (ブレード)SUS304 (チューブ)PFA | |||||||||||||||||||||||||||||||||||||
|

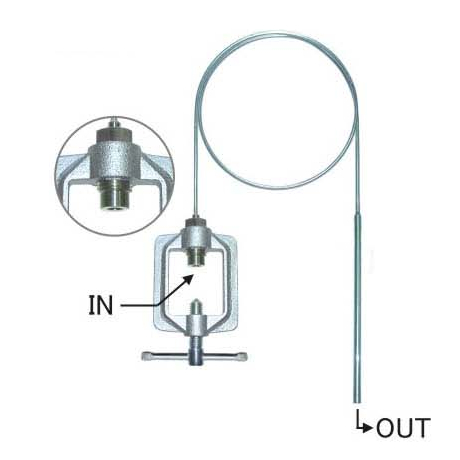

[No.16] SUS-316BA管 A
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | アセチレン用枠 | 出口ネジ寸法 | 外径φ6.35短管 | |||||||||||||||||||||||||||||||||||||
| 適用ガス | アセチレン | 全長(mm) | 970，1500 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 2.0 | 材質 | ステンレス管 SUS304 | |||||||||||||||||||||||||||||||||||||
|

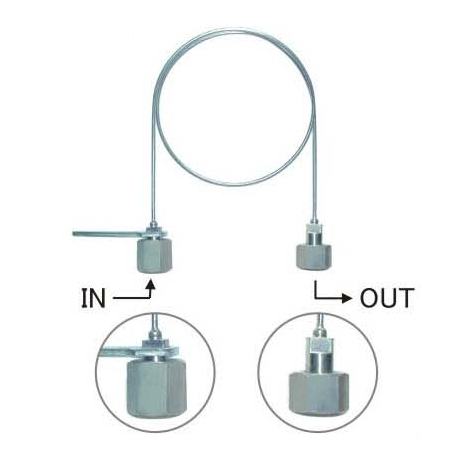

[No.17] SUS-316BA管 B
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14右ナット(P) | 出口ネジ寸法 | W22-14右ナット(P) | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 酸素、窒素、アルゴン、炭酸ガス | 全長(mm) | 970，1500 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | ステンレス管 SUS304 | |||||||||||||||||||||||||||||||||||||
|
[No.18] SUS-316BA管 C
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | W22-14右ナット(P) | 出口ネジ寸法 | 外径φ6.35mm短管 | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 酸素、窒素、アルゴン、炭酸ガス | 全長(mm) | 970，1500 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 20 | 材質 | ステンレス管 SUS304 | |||||||||||||||||||||||||||||||||||||
|
[SP-24] 液取フレキホース 液化酸素用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | 29°台形ネジ φ34.5×6山 右 ナット | 出口ネジ寸法 | W22-14 右 ナット | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 液化酸素 | 全長(mm) | 1000、1500、2000、3000 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 3.0 | 材質 | （ﾌﾞﾚｰﾄﾞ、ﾌﾚｷｼﾌﾞﾙﾁｭｰﾌﾞ共）SUS304 | |||||||||||||||||||||||||||||||||||||
|
[SP-25] 液取フレキホース 液化窒素用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | 29°台形ネジ φ30×6山 右 ナット | 出口ネジ寸法 | W22-14 右 ナット | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 液化窒素 | 全長(mm) | 1000、1500、2000、3000 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 3.0 | 材質 | （ﾌﾞﾚｰﾄﾞ、ﾌﾚｷｼﾌﾞﾙﾁｭｰﾌﾞ共）SUS304 | |||||||||||||||||||||||||||||||||||||
|
[SP-26] 液取フレキホース 液化窒素用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | 29°台形ネジ φ30×6山 右 ナット | 出口ネジ寸法 | W22-14 右 ナット | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 液化炭酸ガス | 全長(mm) | 1000、1500、2000、3000 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 3.0 | 材質 | （ﾌﾞﾚｰﾄﾞ、ﾌﾚｷｼﾌﾞﾙﾁｭｰﾌﾞ共）SUS304 | |||||||||||||||||||||||||||||||||||||
|
[SP-27] 液取フレキホース 液化窒素用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口ネジ寸法 | 29°台形ネジ φ26×6山 右 ナット | 出口ネジ寸法 | W22-14 右 ナット | |||||||||||||||||||||||||||||||||||||
| 適用ガス | 液化アルゴン | 全長(mm) | 1000、1500、2000、3000 | |||||||||||||||||||||||||||||||||||||
| 最高使用圧力(MPa) | 3.0 | 材質 | （ﾌﾞﾚｰﾄﾞ、ﾌﾚｷｼﾌﾞﾙﾁｭｰﾌﾞ共）SUS304 | |||||||||||||||||||||||||||||||||||||
ガス加温器
|

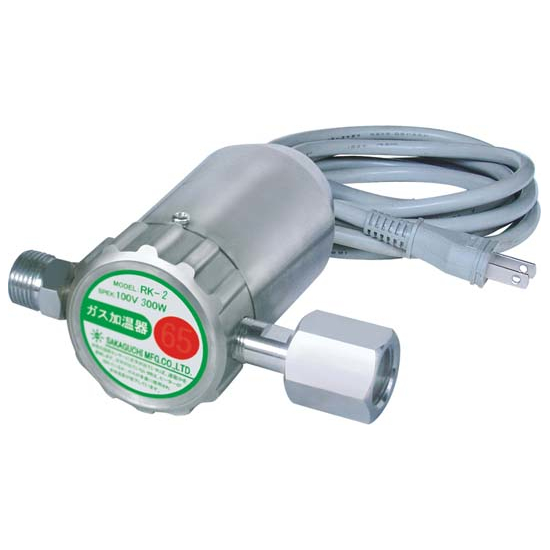

[RK-2] ガス加温器
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準流量（CO2圧力 7MPa未満）（㎥／h） | 10 | 標準流量（CO2圧力7～10MPa）（㎥／h） | 3 | |||||||||||||||||||||||||||||||||||||
| 標準流量（Ｏ2）（㎥／h） | 50 | ヒーター電圧（V） | 100V | |||||||||||||||||||||||||||||||||||||
| ヒーター電気能力（W） | 300 | 入口ネジ寸法 | W22-14(右) 袋ナット | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | W22-14(右) プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[RK-3] ガス加温器
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準流量（CO2圧力 7MPa未満）（㎥／h） | 20 | 標準流量（CO2圧力7～10MPa）（㎥／h） | 5 | |||||||||||||||||||||||||||||||||||||
| 標準流量（Ｏ2）（㎥／h） | 75 | ヒーター電圧（V） | 100V | |||||||||||||||||||||||||||||||||||||
| ヒーター電気能力（W） | 490 | 入口ネジ寸法 | W22-14(右) 袋ナット | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | W22-14(右) プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[RK-6] ガス加温器
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準流量（CO2圧力 7MPa未満）（㎥／h） | 40 | 標準流量（CO2圧力7～10MPa）（㎥／h） | 8 | |||||||||||||||||||||||||||||||||||||
| 標準流量（Ｏ2）（㎥／h） | 120 | ヒーター電圧（V） | 100V | |||||||||||||||||||||||||||||||||||||
| ヒーター電気能力（W） | 600 | 入口ネジ寸法 | W22-14(右) 袋ナット | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | W22-14(右) プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[RK-9] ガス加温器
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準流量（CO2圧力 7MPa未満）（㎥／h） | 60 | 標準流量（CO2圧力7～10MPa）（㎥／h） | 10 | |||||||||||||||||||||||||||||||||||||
| 標準流量（Ｏ2）（㎥／h） | 160 | ヒーター電圧（V） | 100V | |||||||||||||||||||||||||||||||||||||
| ヒーター電気能力（W） | 900 | 入口ネジ寸法 | W22-14(右) 袋ナット | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | W22-14(右) プラグネジ | |||||||||||||||||||||||||||||||||||||||
